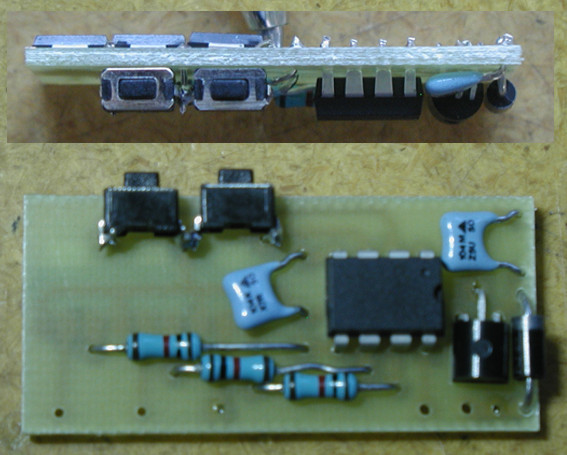

Styrning, Allmänt eller av RGB-lysdioder
Storlek 42x20mm
3 utgångar som kan driva 10st parallellkopplade lysdioder per utgång.
Borrhålen i nederkant kopplas från vänster:
Utgång 3 (Blå-), Utgång 2 (Grön-), Utgång 1 (Röd-), Minus, Plus 5-12v, gemensam
plus för Led.
Modell 1 (allmän)
Främst framtagen för att styra intensiteten på mina ljusskyltar men hittar
ni nåt annat användningsområde så är det ju bra.
Mode 1.
Knapp 1 justerar ljusintensitet och blinkfrekvens i 50steg, börjar sedan om från
noll.
Knapp 2 aktiverar blinkning i ca 3-6 minuter, efter detta går den tillbaka till
fast ljus.
Trycker du på denna knapp under blinkning så återgår den till fast ljus.
Mode 2.
Startar lysdioderna med blinkfrekvens och går tillbaka till fast sken efter 3-6
minuter.
I övrigt som ovan.
Skiftning mellan Mode 1 och 2 görs genom att hålla in någon av knapparna vid
uppstart.
Efter ca 2min efter senaste knapptryckning så sparas blinkfrekvens och
ljusintensitet
så styrningen startar med dessa värden efter strömlöshet.
Modell 2 (RGB)

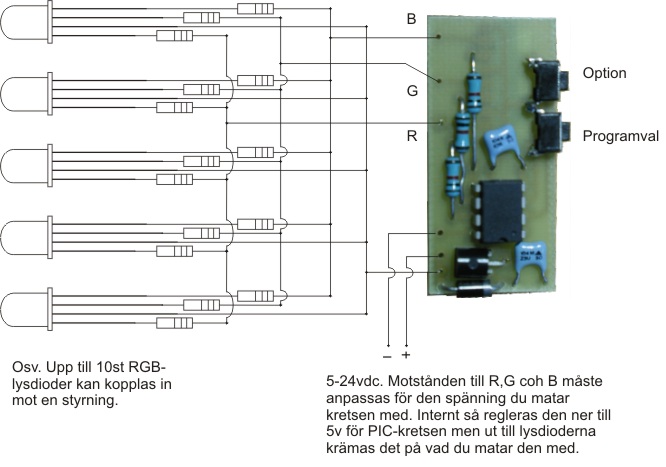

Styrning av mina RGB-lysdioder. Max 10 RGB-lysdioder kan drivas.
Spänningen till kortet måste vara min 5v. Observera att RGB-lysdioderna måste ha
ett strömbegränsningsmotstånd på varje ben anpassat för den spänning du matar
kretsen med. T.ex. Matar du kretsen med 12v skall du ha 470ohm´s motstånd,
sätter du den i bil som har 13,8v skall du ha 560 ohm.
Knapp 1 (höger) programbytesknapp
Knapp 2 (vänster) optioner
Program 1. Fasta färger (ca 40st) byt färg med knapp 2.
Program 2. Skiftar automatiskt mellan färgerna, frekvensen justeras med knapp 2.
Program 3. Skiftar steglöst mellan färgerna. Knapp 2 kan tryckas när som och
aktuell färg sparas till program 5.
Program 4. Pulsar från noll i ljusstyrka steglöst till färg och ner till noll
igen, skiftar färg osv... Knapp 2 kan tryckas och aktuell färg/ljusstyrka sparas
till program 5.
Program 5. Fast sken med färg som valts i program 3 eller 4.
Aktuella värden sparas i mikroprocessorns minne så den startar i samma
program när den får ström.
Taskig video på
programmen (3mb .wmv)
